접지저항 측정기

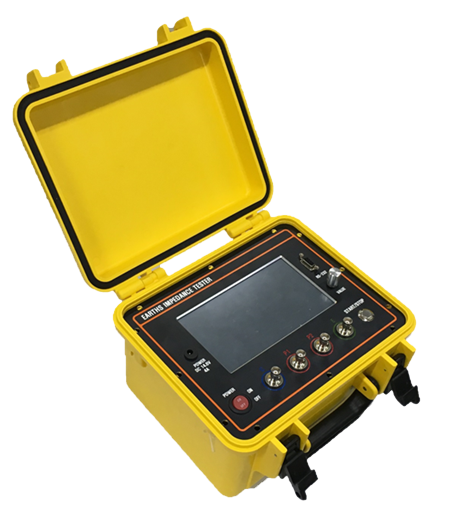

이 장비는 접지 및 구조물 접지 시스템의 임피던스를 측정할 수 있는 접지 임피던스 테스터입니다.
측정 토폴로지는 Fall of Potential 방법 및 Wenner Array 방법 사용하여 테스트 할 수 있도록 구성됩니다.
접지 임피던스 측정 기술은 저항, 유도 저항, 임피던스 구성 요소를 측정 한 데이터를 기반으로 저주파수에서 고주파로의 변화에 의해 인터페이스 창에서 추출 될 수 있습니다.
측정 토폴로지는 Fall of Potential 방법 및 Wenner Array 방법 사용하여 테스트 할 수 있도록 구성됩니다.
접지 임피던스 측정 기술은 저항, 유도 저항, 임피던스 구성 요소를 측정 한 데이터를 기반으로 저주파수에서 고주파로의 변화에 의해 인터페이스 창에서 추출 될 수 있습니다.
| 주요기능 | 특징 |
|---|---|
|
|
| 적용분야 | |
|
|
| 제원 | |
|---|---|
| Frequency Range | 100Hz - 1MHz |
| Output Wave | Sine Wave |
| Output Voltage | max. 10V [RMS] |
| Output Current | max. 1 A |
| Memory Capacity | 20 last measurements automatically stored on flash memories |
| Test Topology | Fall-of-Potential / Wenner Array |
| Measuring Data | Resistance, Reactance, Impedance |
| Sampling Frequency | max. 250 MHz |
| Temperature Range | 0 ~ 40 ℃ |
| Dimensions | 344 X 270 X 142 [mm] |
| Mass | approx. 5 kg |
| Charging Voltage | 14.6 VDC ±10% |
| Internal Battery | 12.1V/3Ah Li-poly |
| Backup Time | 10 hour |
| Fall of Potential Way | Wenner Array Way |
|---|---|
 |
 |
| Dimension | |
| top | whole |
|
|
| rear | left |
|
|
