SPD 낙뢰로부터 무인국 시설물을 보호하기위해 서지를 설치하여 사용합니다.

주요기능	특징
뇌서지, 개폐서지로부터 저압 수용가 전원 보호 수전실 변압기 2차 저압측 건축물 전원 분전반 및 UPS(무정전 전원장치) 입출력단 풍력발전기, 태양전지, 신재생에너지 전원부 철도, 수도, 가스, 교통, 항만등 산업화 설비 첨단 전기전자 장비, 정밀기기, 의료장비	대용량 MOV(Metal Oxcide Varistor) 적용 시스템 보호에 최적화/고품질 일시과전압에 단락보호 기능 내장 서지 침입 횟수와 시간 데이터 저장 및 표시 보호기 열화상태 진단 기능 표시 (3고조파 누설전류 분석 및 표시) 컴팩트 사이즈, Graphic LCD Display

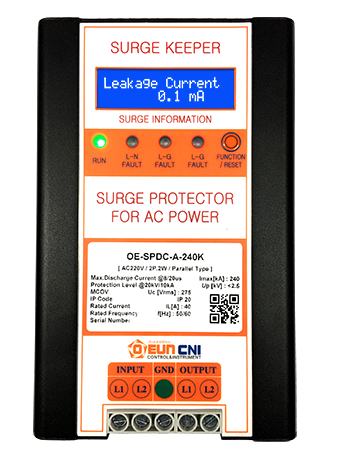

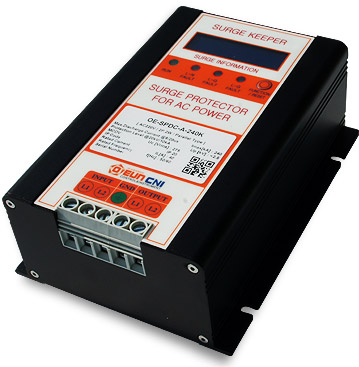

Special Ⅰ Type

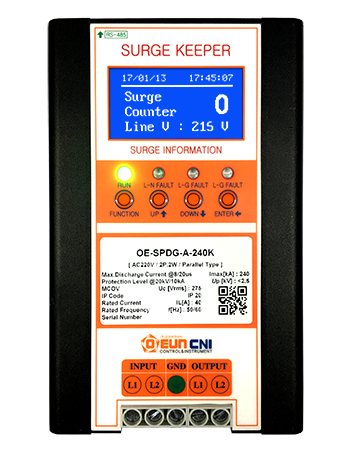

Special Ⅱ Type
Normal Type

사진
전압	AC 440V / 380V / 220V / 110V, DC 600V / 440V / 380V / 200V
형식	3상 3선, 3상 4선, 단상 3선, 단상 2선 직렬, 병렬
용량	400kA / 360kA / 320kA / 240kA / 120kA

사진
전압	AC 440V / 380V / 220V / 110V, DC 600V / 440V / 380V / 200V
형식	3상 3선, 3상 4선, 단상 3선, 단상 2선 직렬, 병렬
용량	400kA / 360kA / 320kA / 240kA / 120kA

사진
전압	AC 440V / 380V / 220V / 110V, DC 600V / 440V / 380V / 200V
형식	3상 3선, 3상 4선, 단상 2선 병렬
용량	80kA-Mode / 80kA-Mode

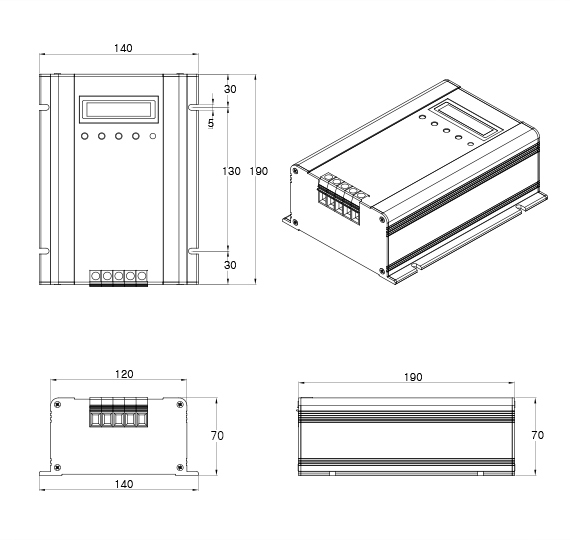

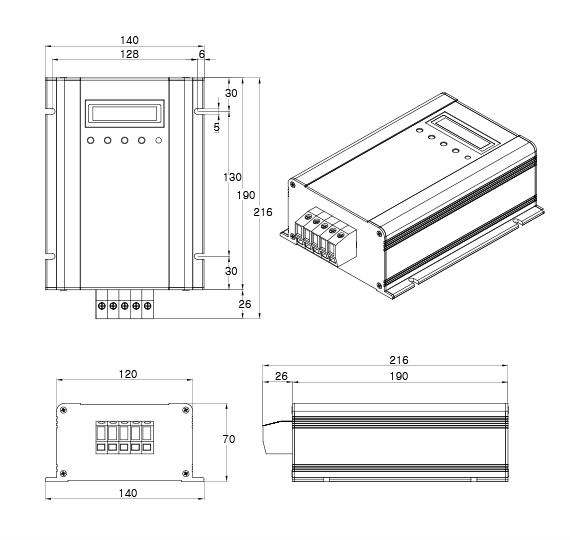

2등급 단상 - Special Ⅰ Type

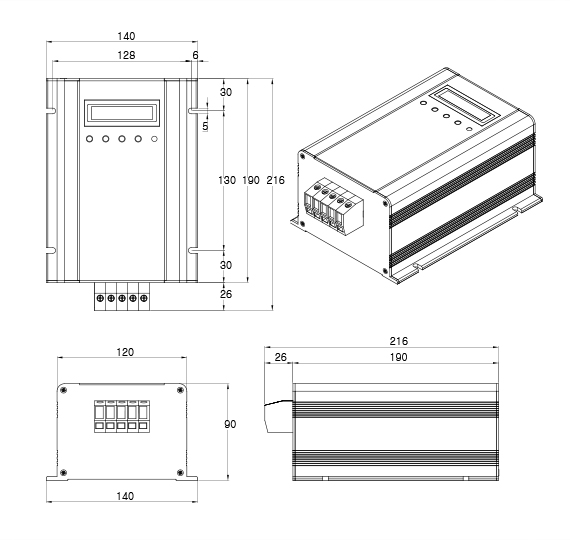

2등급 3상 - Special Ⅰ Type

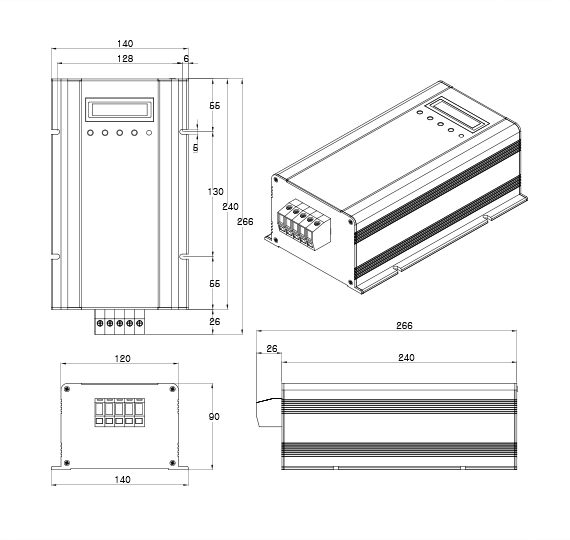

1등급 3상 - Special Ⅰ Type
단상 - Special Ⅱ Type
3상 - Special Ⅱ Type

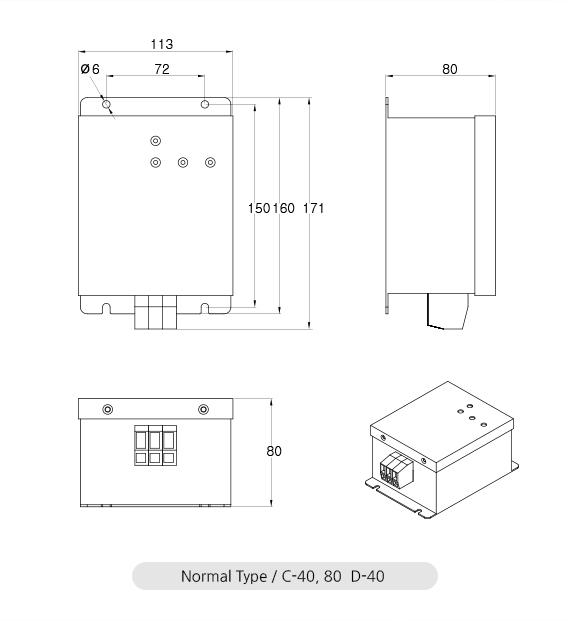

단상 - Normal Type
3상 - Normal Type

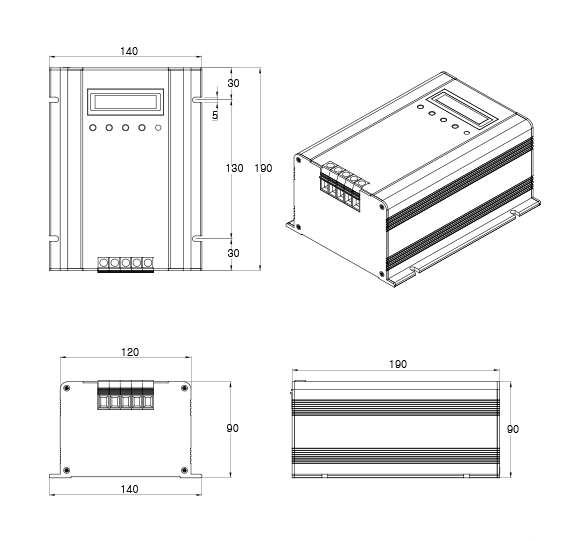

dimmension

dimmension

dimmension

dimmension

dimmension

dimmension

dimmension

Special Type
240K [단상]
Special Type
320K [단상]
Special Type
360K [단상]
Special Type
360K [3상 3선]
Special Type
400K [3상 4선]
Normal Type
40-P / 80-P [단상]

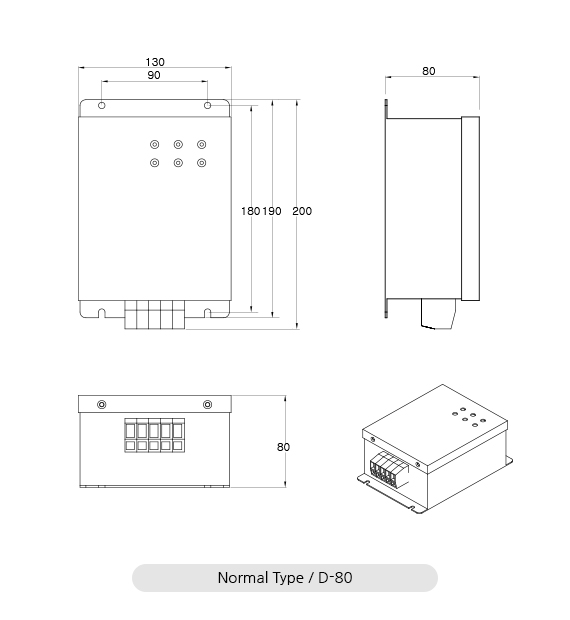

Normal Type
40-P / 80-P [3상 4선]

전원용 기술사양
전 기 적 특 성	정격계통전압	Un	110~120V AC / 220~240V AC (L-N)
	최대연속사용전압(MC0V)	Uc	110V AC : 175V AC(L-N), 275V AC(L-G, N-G) 220V AC : 275V AC(L-N), 275V AC(L-G, N-G)
	정격주파수	f	50/60Hz
	적용 전원 계통 구성		단상 2선식, 직렬연결 / 병렬연결
	누설전류 (@Uc)	lL	1mA 이하
	절연저항 (@500VDC)	RN	10MΩ 이상
보 호 특 성	보호모드		선-선(L-N)	선-대지(L-G)	선-대지(N-G)
	전압보호레벨 (3등급 시험) (@20KV/10KA 전압 1.2/50μs, 전류 8/20μs)	Up	L-N	L-G	N-G
			<1,000V	<1,500V	<1,500V	←110V AC
			<1,500V	<1,500V	<1,500V	←220V AC
	최대방전전류 lmax DM:80kA, CM:160kA(@전류 8/20μs)	lmax	L-N	L-G	N-G
	최대방전전류 lmax DM:80kA, CM:160kA(@전류 8/20μs)	lmax	80kA	80kA	80kA
	응답시간ta (@10kV/μs)	100nsec 이하
	전원노이즈필터 성능(주파수대역 및 감쇠율)	Fc	직렬형 : 10KHz-30MHz / 병렬형 : NA
특징	동작상태 표시 기능	Run=Green LED Lamp / Fault=Red LED Lamp (L-N, L-G, N-G)
	안전기능	2중 안전 설계 (Current & Thermal Fuse)
	표시기능 / 경보기능	Back Light LCD Surge Counter (내, 외부 시인성 우수) / Fault Buzzer 기능
	측정기능	Leakage Current 측정 및 표시(0.00mA)
	저장기능 [Special Ⅱ Type]	Surge Event Memory
	확인기능 [Special Ⅱ Type]	Ground Check
기계적특성	외장보호도	IP 20 (@IEC 60529), NEMA 1
	사용환경온도 및 습도	-30~90°C, 95% 이하
	Terminal	57A Euro Type (Awg 8-22 / 0.5-10nm²)
	크기	140(W) X 190(L) X 70(H)mm
	취부(설치)	Bolt 체결 취부
	무게	1.5kg 이하
시험표준	IEC 61643-1 (2002년), 전원용 서지 보호기 성능 및 시험기준
	IEC 61643-12 (2002년), Lighting Protection Zone 1, 2, 3
	IEC 61000-4-5 (20001년), 서지 내성시험
	ANSI/IEEE Std C62,45 (1992년), 저압 기기 서지 시험 지침 ANSI/IEEE Std C62.41(1991년), Category A,B,C
	IEEE Std C62,34 (1996년), 전원용 서지 보호기 성능 표준 IEEE Std C62.62 (2000년), 전원용 서지 보호기 표준 시험사양

전원용 기술사양
전 기 적 특 성	정격계통전압	Un	110~120V AC / 220~240V AC (L-N)
	최대연속사용전압(MC0V)	Uc	110V AC : 175V AC(L-N), 275V AC(L-G, N-G) 220V AC : 275V AC(L-N), 275V AC(L-G, N-G)
	정격주파수	f	50/60Hz
	적용 전원 계통 구성		단상 2선식, 직렬연결 / 병렬연결
	누설전류 (@Uc)	lL	1mA 이하
	절연저항 (@500VDC)	RN	10MΩ 이상
보 호 특 성	보호모드		선-선(L-N)	선-대지(L-G)	선-대지(N-G)
	전압보호레벨 (3등급 시험) (@20KV/10KA 전압 1.2/50μs, 전류 8/20μs)	Up	L-N	L-G	N-G
			<1,000V	<1,500V	<1,500V	←110V AC
			<1,500V	<1,500V	<1,500V	←220V AC
	최대방전전류 lmax DM:80kA, CM:160kA(@전류 8/20μs)	lmax	L-N	L-G	N-G
	최대방전전류 lmax DM:80kA, CM:160kA(@전류 8/20μs)	lmax	80kA	120kA	120kA
	응답시간ta (@10kV/μs)	100nsec 이하
	전원노이즈필터 성능(주파수대역 및 감쇠율)	Fc	직렬형 : 10KHz-30MHz / 병렬형 : NA
특징	동작상태 표시 기능	Run=Green LED Lamp / Fault=Red LED Lamp (L-N, L-G, N-G)
	안전기능	2중 안전 설계 (Current & Thermal Fuse)
	표시기능 / 경보기능	Back Light LCD Surge Counter (내, 외부 시인성 우수) / Fault Buzzer 기능
	측정기능	Leakage Current 측정 및 표시(0.00mA)
	저장기능 [Special Ⅱ Type]	Surge Event Memory
	확인기능 [Special Ⅱ Type]	Ground Check
기계적특성	외장보호도	IP 20 (@IEC 60529), NEMA 1
	사용환경온도 및 습도	-30~90°C, 95% 이하
	Terminal	57A Euro Type (Awg 8-22 / 0.5-10nm²)
	크기	140(W) X 190(L) X 70(H)mm
	취부(설치)	Bolt 체결 취부
	무게	1.5kg 이하
시험표준	IEC 61643-1 (2002년), 전원용 서지 보호기 성능 및 시험기준
	IEC 61643-12 (2002년), Lighting Protection Zone 1, 2, 3
	IEC 61000-4-5 (20001년), 서지 내성시험
	ANSI/IEEE Std C62,45 (1992년), 저압 기기 서지 시험 지침 ANSI/IEEE Std C62.41(1991년), Category A,B,C
	IEEE Std C62,34 (1996년), 전원용 서지 보호기 성능 표준 IEEE Std C62.62 (2000년), 전원용 서지 보호기 표준 시험사양

전원용 기술사양
전 기 적 특 성	정격계통전압	Un	110~120V AC / 220~240V AC (L-N)
	최대연속사용전압(MC0V)	Uc	110V AC : 175V AC(L-N), 275V AC(L-G, N-G) 220V AC : 275V AC(L-N), 275V AC(L-G, N-G)
	정격주파수	f	50/60Hz
	적용 전원 계통 구성		단상 2선식, 직렬연결 / 병렬연결
	누설전류 (@Uc)	lL	1mA 이하
	절연저항 (@500VDC)	RN	10MΩ 이상
보 호 특 성	보호모드		선-선(L-N)	선-대지(L-G)	선-대지(N-G)
	전압보호레벨 (3등급 시험) (@20KV/10KA 전압 1.2/50μs, 전류 8/20μs)	Up	L-N	L-G	N-G
			<1,000V	<1,500V	<1,500V	←110V AC
			<1,500V	<1,500V	<1,500V	←220V AC
	최대방전전류 lmax DM:80kA, CM:160kA(@전류 8/20μs)	lmax	L-N	L-G	N-G
	최대방전전류 lmax DM:80kA, CM:160kA(@전류 8/20μs)	lmax	120kA	120kA	120kA
	응답시간ta (@10kV/μs)	100nsec 이하
	전원노이즈필터 성능(주파수대역 및 감쇠율)	Fc	직렬형 : 10KHz-30MHz / 병렬형 : NA
특징	동작상태 표시 기능	Run=Green LED Lamp / Fault=Red LED Lamp (L-N, L-G, N-G)
	안전기능	2중 안전 설계 (Current & Thermal Fuse)
	표시기능 / 경보기능	Back Light LCD Surge Counter (내, 외부 시인성 우수) / Fault Buzzer 기능
	측정기능	Leakage Current 측정 및 표시(0.00mA)
	저장기능 [Special Ⅱ Type]	Surge Event Memory
	확인기능 [Special Ⅱ Type]	Ground Check
기계적특성	외장보호도	IP 20 (@IEC 60529), NEMA 1
	사용환경온도 및 습도	-30~90°C, 95% 이하
	Terminal	57A Euro Type (Awg 8-22 / 0.5-10nm²)
	크기	140(W) X 190(L) X 70(H)mm
	취부(설치)	Bolt 체결 취부
	무게	1.5kg 이하
시험표준	IEC 61643-1 (2002년), 전원용 서지 보호기 성능 및 시험기준
	IEC 61643-12 (2002년), Lighting Protection Zone 1, 2, 3
	IEC 61000-4-5 (20001년), 서지 내성시험
	ANSI/IEEE Std C62,45 (1992년), 저압 기기 서지 시험 지침 ANSI/IEEE Std C62.41(1991년), Category A,B,C
	IEEE Std C62,34 (1996년), 전원용 서지 보호기 성능 표준 IEEE Std C62.62 (2000년), 전원용 서지 보호기 표준 시험사양

전원용 기술사양
전 기 적 특 성	정격계통전압	Un	380~440V(Ph-Ph)
	최대연속사용전압(MC0V)	Uc	275V AC(Ph-G), 460V AC(Ph-Ph)
	정격주파수	f	50/60Hz
	적용 전원 계통 구성		3상 3선식 / 병렬연결
	누설전류 (@Uc)	lL	1mA 이하
	절연저항 (@500VDC)	RN	10MΩ 이상
보 호 특 성	보호모드		상-상(Ph-Ph)	상-대지(Ph-G)
	전압보호레벨 (3등급 시험) (@20KV/10KA 전압 1.2/50μs, 전류 8/20μs)	Up	Ph-Ph	Ph-G
	전압보호레벨 (3등급 시험) (@20KV/10KA 전압 1.2/50μs, 전류 8/20μs)	Up	<2,500V	<2,500V
	최대방전전류 lmax DM:80kA, CM:160kA(@전류 8/20μs)	lmax	Ph-Ph	Ph-G
	최대방전전류 lmax DM:80kA, CM:160kA(@전류 8/20μs)	lmax	120kA	240kA
	응답시간ta (@10kV/μs)	100nsec 이하
	전원노이즈필터 성능(주파수대역 및 감쇠율)	Fc	직렬형 : 10KHz-30MHz / 병렬형 : NA
특징	동작상태 표시 기능	Run=Green LED Lamp / Fault=Red LED Lamp (L-N, L-G, N-G)
	안전기능	2중 안전 설계 (Current & Thermal Fuse)
	표시기능 / 경보기능	Back Light LCD Surge Counter (내, 외부 시인성 우수) / Fault Buzzer 기능
	측정기능	Leakage Current 측정 및 표시(0.00mA)
	저장기능 [Special Ⅱ Type]	Surge Event Memory
	확인기능 [Special Ⅱ Type]	Ground Check
기계적특성	외장보호도	IP 20 (@IEC 60529), NEMA 1
	사용환경온도 및 습도	-30~90°C, 95% 이하
	Terminal	57A Euro Type (Awg 8-22 / 0.5-10nm²)
	크기	140(W) X 190(L) X 70(H)mm
	취부(설치)	Bolt 체결 취부
	무게	1.5kg 이하
시험표준	IEC 61643-1 (2002년), 전원용 서지 보호기 성능 및 시험기준
	IEC 61643-12 (2002년), Lighting Protection Zone 1, 2, 3
	IEC 61000-4-5 (20001년), 서지 내성시험
	ANSI/IEEE Std C62,45 (1992년), 저압 기기 서지 시험 지침 ANSI/IEEE Std C62.41(1991년), Category A,B,C
	IEEE Std C62,34 (1996년), 전원용 서지 보호기 성능 표준 IEEE Std C62.62 (2000년), 전원용 서지 보호기 표준 시험사양

전원용 기술사양
전 기 적 특 성	정격계통전압	Un	380~415V(Ph-Ph), 220-240V AC (Ph-N)
	최대연속사용전압(MC0V)	Uc	275V AC(Ph-N, Ph-G), 460V AC(Ph-Ph, N-G)
	정격주파수	f	50/60Hz
	적용 전원 계통 구성		3상 4선식 / 병렬연결
	누설전류 (@Uc)	lL	1mA 이하
	절연저항 (@500VDC)	RN	10MΩ 이상
보 호 특 성	보호모드		상-상(Ph-Ph)	상-중성선(Ph-N)	상-대지(Ph-G)	선-대지(N-G)
	전압보호레벨 (3등급 시험) (@20KV/10KA 전압 1.2/50μs, 전류 8/20μs)	Up	Ph-Ph	Ph-N	Ph-G	N-G
	전압보호레벨 (3등급 시험) (@20KV/10KA 전압 1.2/50μs, 전류 8/20μs)	Up	<2,500V	<2,500V	<2,500V	<2,500V
	최대방전전류 lmax DM:80kA, CM:160kA(@전류 8/20μs)	lmax	Ph-Ph	Ph-N	Ph-G	N-G
	최대방전전류 lmax DM:80kA, CM:160kA(@전류 8/20μs)	lmax	120kA	120kA	120kA	40kA
	응답시간ta (@10kV/μs)	100nsec 이하
	전원노이즈필터 성능(주파수대역 및 감쇠율)	Fc	NA
특징	동작상태 표시 기능	Run=Green LED Lamp / Fault=Red LED Lamp (L-N, L-G, N-G)
	안전기능	2중 안전 설계 (Current & Thermal Fuse)
	표시기능 / 경보기능	Back Light LCD Surge Counter (내, 외부 시인성 우수) / Fault Buzzer 기능
	측정기능	Leakage Current 측정 및 표시(0.00mA)
	저장기능 [Special Ⅱ Type]	Surge Event Memory
	확인기능 [Special Ⅱ Type]	Ground Check
기계적특성	외장보호도	IP 20 (@IEC 60529), NEMA 1
	사용환경온도 및 습도	-30~90°C, 95% 이하
	Terminal	57A Euro Type (Awg 8-22 / 0.5-10nm²)
	크기	140(W) X 190(L) X 70(H)mm
	취부(설치)	Bolt 체결 취부
	무게	1.5kg 이하
시험표준	IEC 61643-1 (2002년), 전원용 서지 보호기 성능 및 시험기준
	IEC 61643-12 (2002년), Lighting Protection Zone 1, 2, 3
	IEC 61000-4-5 (20001년), 서지 내성시험
	ANSI/IEEE Std C62,45 (1992년), 저압 기기 서지 시험 지침 ANSI/IEEE Std C62.41(1991년), Category A,B,C
	IEEE Std C62,34 (1996년), 전원용 서지 보호기 성능 표준 IEEE Std C62.62 (2000년), 전원용 서지 보호기 표준 시험사양

전원용 기술사양
전 기 적 특 성	정격계통전압	Un	110~120V AC / 220~240V AC (L-N)
	최대연속사용전압(MC0V)	Uc	110V AC : 175V AC(L-N), 275V AC(L-G, N-G) 220V AC : 275V AC(L-N), 275V AC(L-G, N-G)
	정격주파수	f	50/60Hz
	적용 전원 계통 구성		단상 2선식, 병렬연결
	누설전류 (@Uc)	lL	1mA 이하
	절연저항 (@500VDC)	RN	10MΩ 이상
보 호 특 성	보호모드		선-선(L-N)	선-대지(L-G)	선-대지(N-G)
	전압보호레벨 (3등급 시험) (@20KV/10KA 전압 1.2/50μs, 전류 8/20μs)	Up	L-N	L-G	N-G
			<1,000V	<1,500V	<1,500V	←110V AC
			<1,500V	<1,500V	<1,500V	←220V AC
	최대방전전류 lmax DM:80kA, CM:160kA(@전류 8/20μs)	lmax	L-N	L-G	N-G
			40kA	40kA	40kA	← C - 40
			80kA	80kA	80kA	← C - 80
	응답시간ta (@10kV/μs)	100nsec 이하
특징	동작상태 표시 기능	Green LED Lamp ON(L-N)
	표시기능 / 경보기능	Red LED Lamp ON (L-N, L-G, N-G)
	안전기능	2중 안전 설계(Current & Thermal Fuse)
기계적특성	외장보호도	IP 20 (@IEC 60529), NEMA 1
	사용환경온도 및 습도	-30~90°C, 95% 이하
	Terminal	57A Euro Type (Awg 8-22 / 0.5-10nm²)
	크기	113(W) X 160(L) X 80(H)mm
	취부(설치)	Bolt 체결 취부
	무게	1.5kg 이하
시험표준	IEC 61643-1 (2002년), 전원용 서지 보호기 성능 및 시험기준
	IEC 61643-12 (2002년), Lighting Protection Zone 1, 2, 3
	IEC 61000-4-5 (20001년), 서지 내성시험
	ANSI/IEEE Std C62,45 (1992년), 저압 기기 서지 시험 지침 ANSI/IEEE Std C62.41(1991년), Category A,B,C
	IEEE Std C62,34 (1996년), 전원용 서지 보호기 성능 표준 IEEE Std C62.62 (2000년), 전원용 서지 보호기 표준 시험사양

전원용 기술사양
전 기 적 특 성	정격계통전압	Un	380~415V AC(Ph-Ph) / 220~240V AC (Ph-N)
	최대연속사용전압(MC0V)	Uc	275V AC(Ph-N, Ph-G), 460V AC (Ph-Ph, N-G)
	정격주파수	f	50/60Hz
	적용 전원 계통 구성		3상 4선식 / 병렬연결
	누설전류 (@Uc)	lL	1mA 이하
	절연저항 (@500VDC)	RN	10MΩ 이상
보 호 특 성	보호모드		상-상(Ph-Ph)	상-중성선(Ph-N)	상-대지(Ph-G)	선-대지(N-G)
	전압보호레벨 (3등급 시험) (@20KV/10KA 전압 1.2/50μs, 전류 8/20μs)	Up	Ph-Ph	Ph-N	Ph-G	N-G
	전압보호레벨 (3등급 시험) (@20KV/10KA 전압 1.2/50μs, 전류 8/20μs)	Up	<3,000V	<2,000V	<3,000V	<2,000V
	최대방전전류 lmax DM:80kA, CM:160kA(@전류 8/20μs)	lmax	Ph-Ph	Ph-N	Ph-G	N-G
			0	40kA	0	40kA(D40)
			0	80kA	0	80kA(D80)
	응답시간ta (@10kV/μs)	100nsec 이하
특징	동작상태 표시 기능	Green LED Lamp ON(L-N)
	표시기능 / 경보기능	Red LED Lamp ON (L-N, L-G, N-G)
	안전기능	2중 안전 설계(Current & Thermal Fuse)
기계적특성	외장보호도	IP 20 (@IEC 60529), NEMA 1
	사용환경온도 및 습도	-30~90°C, 95% 이하
	Terminal	57A Euro Type (Awg 8-22 / 0.5-10nm²)
	크기	113(W) X 160(L) X 80(H)mm ← D - 40
	크기	113(W) X 190(L) X 80(H)mm ← D - 80
	취부(설치)	Bolt 체결 취부
	무게	1.5kg 이하
시험표준	IEC 61643-1 (2002년), 전원용 서지 보호기 성능 및 시험기준
	IEC 61643-12 (2002년), Lighting Protection Zone 1, 2, 3
	IEC 61000-4-5 (20001년), 서지 내성시험
	ANSI/IEEE Std C62,45 (1992년), 저압 기기 서지 시험 지침 ANSI/IEEE Std C62.41(1991년), Category A,B,C
	IEEE Std C62,34 (1996년), 전원용 서지 보호기 성능 표준 IEEE Std C62.62 (2000년), 전원용 서지 보호기 표준 시험사양
