SELB(자동복구형 누전차단기)

home  Home   >   제품소개   >   SELB

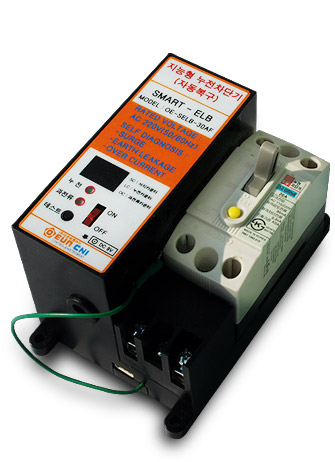

SELB(SMART EARTH LEAKAGE BREAKER) 자동복구형 누전차단기는 차단기가 TRIP된 원인을 판단하여 자동으로 복구 시키는 장치입니다.
TRIP된 원인으로는 누전, 과전류 및 단락, 낙뢰 등의 요인이 있으며,
누전시는 내부에 있는 검지회로가 차단기의 2차측 누전 여부를 판단하여 정상 상태일 때 복구 작업을 수행합니다.
과전류 시에는 복구 동작을 수행하지 않고 알람을 울려 관리자가 부하의 이상여부를 판단후 수동 복구 합니다.
낙뢰가 발생하여 TRIP되었을 경우에는 즉시 복구합니다.
본 제품은 접근이 어려운 장소에 설치 되었있는 무인 전기설비의 분전함을 위하여 제작되었습니다
주요기능 특징
  • 누설전류 발생시 차단
  • 누전검지후 정상시 자동 복구
  • 서지로 인한 차단시 즉시 복구
  • 차단원인 저장(블랙박스기능)
  • 원격 모니터링(RS-232)
  • 과전류 발생시 차단후 알람
  • 기존 상용 누전차단기 사용으로 신뢰성 확보
  • 자동/수동 스위치 전환으로 기존 누전차단기로 동작가능
  • 누전차단기 독립형 제품
  • KC인증 제품(K60947-2) - 누전차단기
  • 자동복구 시스템
  • 차단 원인분석
  • 차단 이력 확인가능
적용분야
  • 통신설비
  • 방송설비
  • 보안설비
  • 공공시설 설비
  • 농업설비
  • 어업설비
적용현황
  • 국내통신 3사(KT,SK,LG) 이동통신 기지국, 통신중계기 분전반
  • 경찰청, 소방방재청, TRS중계기, 가로등 제어 분전반
  • 각종 무인화 단위기기 전원시설 (재난감시스템, 도시가스 정압기 시설, 양식장, 기상관측장비)
  • 각종 정원공급장치 (CCTV 및 보안시설, 전광판)

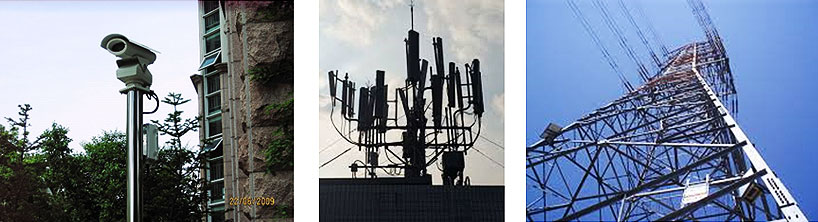

  • CCTV 분전함 통신중계기 분전함 송전탑

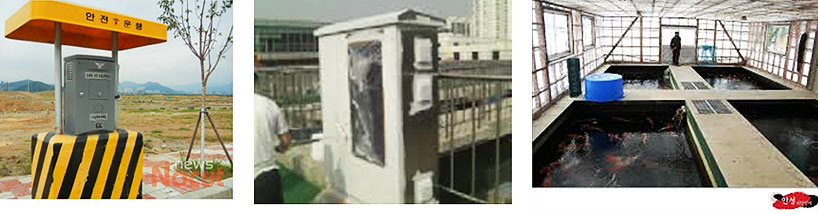

  • 교통신호 제어기 정수시설 분전함 양어장

제원
Rated Voltage 220 V
Pole & Element 2P - 2E
Type 1P - 2W
Rated Current 20 A
Rated Frequency 60 Hz
Rated Breaking Current 2.5 kA
Rated Non Breaking Current 15 mA
Operation Time under 0.03 sec
Protection Display when breaker operation due to surge, overcurrent, leakage Auto restore after disappear temporary surge, leakage Don't restore due to overload or short circuits
Charging Device Super capacitor
Show cause blocking method Display the LED when overcurrent, surge, leakage
Communication Interface (Option) RS-232
Recovery Operation Time 4sec
Behavior Monitoring duration Blocking caused monitored for 10 minutes after power-off
Recovery Unit Power Supply Load side of circuit breaker
Recovery Time Within 4 seconds after resolving cause blocking
Recovery Method DC motor-driven
Removable Ground Terminal Only replaceable stability and circuit breaker equipment
Related Standards(Standard) K60947-2 (KATS 2009) Satisfaction
Size (W x D x H) 75 x 120 x 75.5 [mm]
Operation Temperature -10 ~ 60 ℃

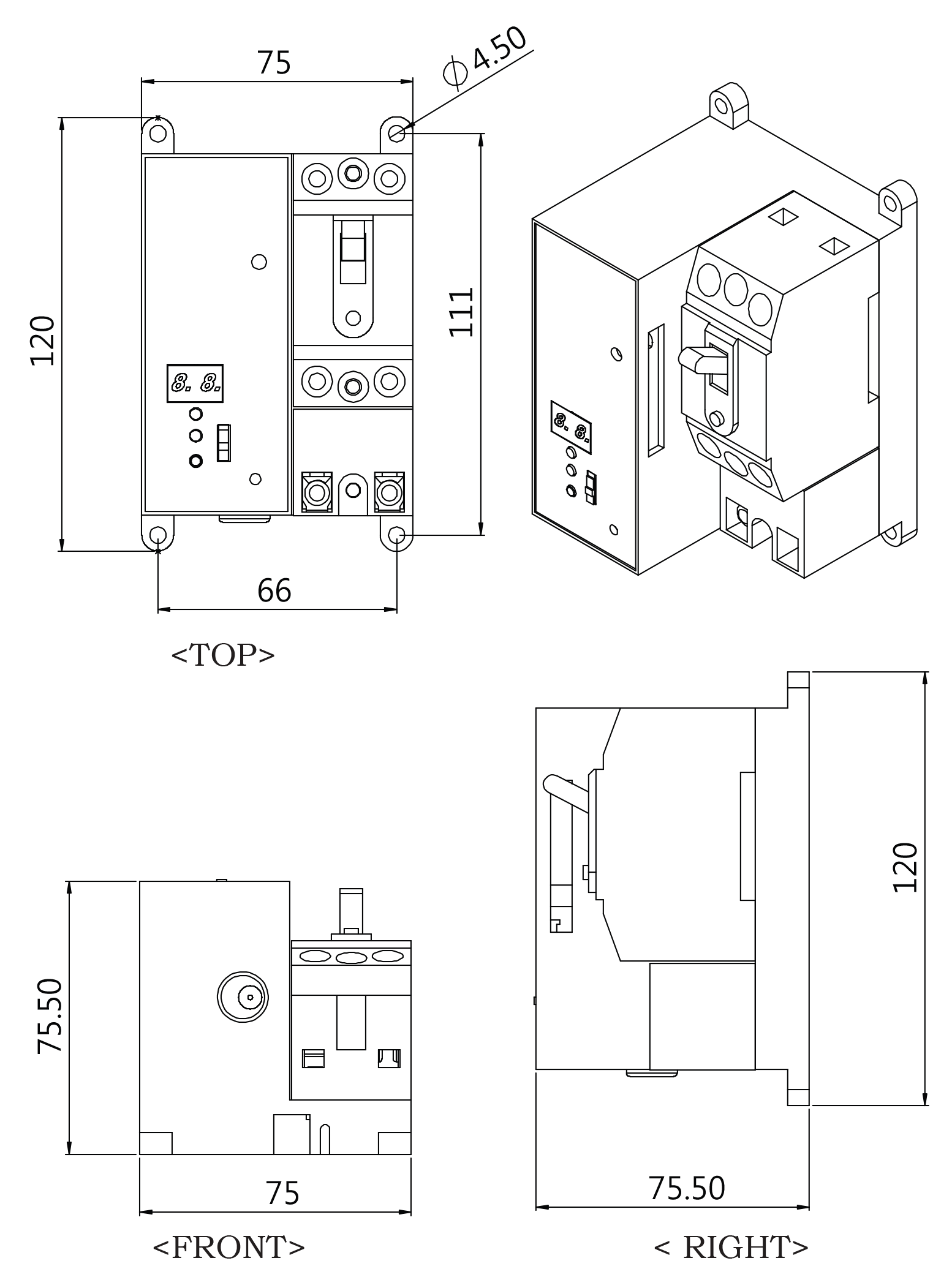

Dimmension

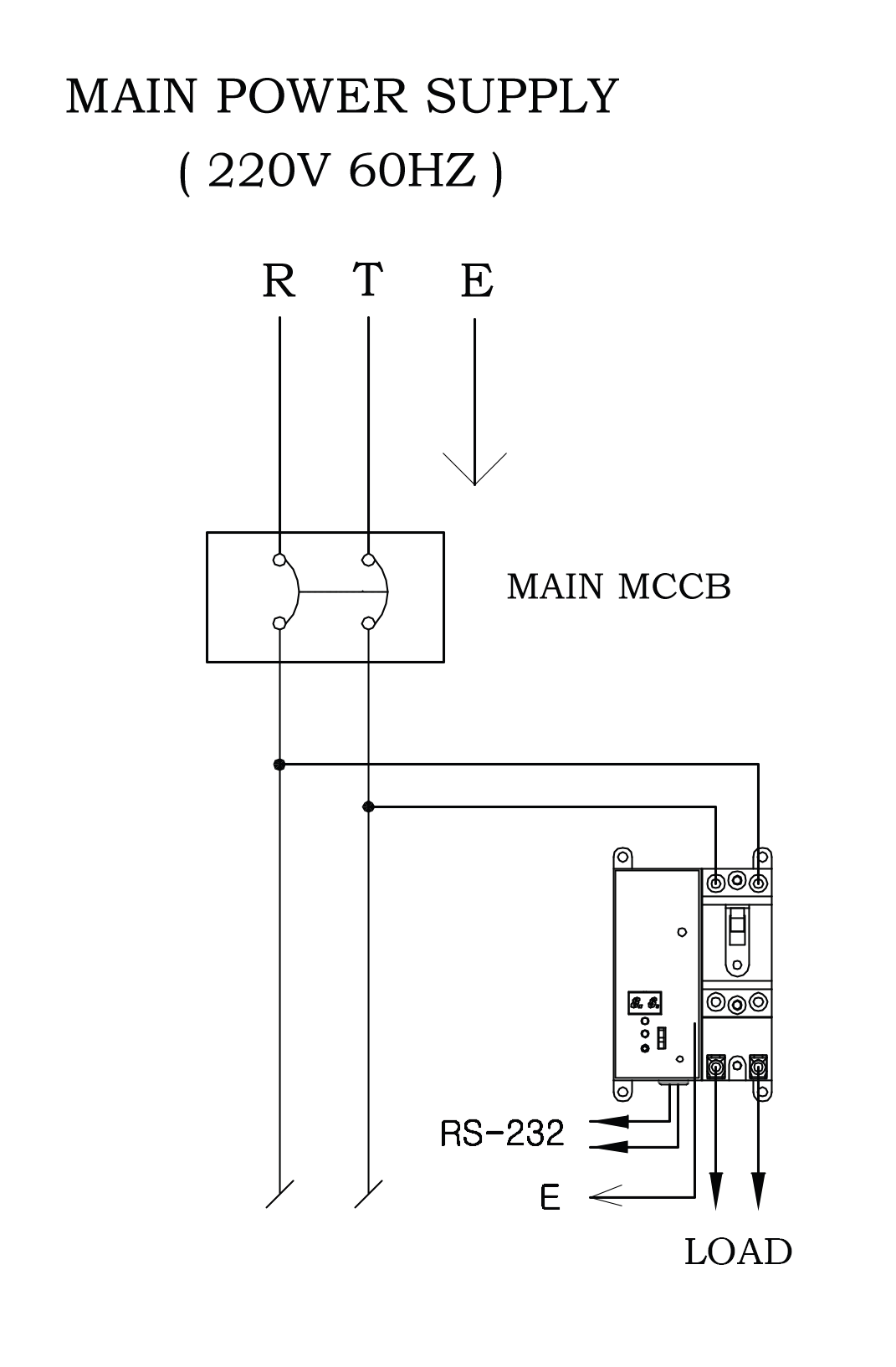

Connection
