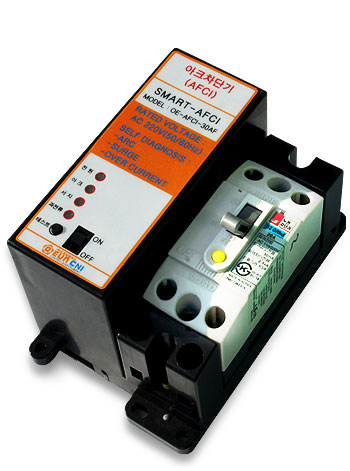

AFCI (ARC FAULT CIRCUIT INTERRUPTER)
아크란 절연체 사이에서 연속적으로 빛을 발하는 방전현상을 뜻합니다.
이러한 아크는 절연체에 열을 발생시켜 화재를 일으킵니다.
한국전기안전연구원 자료에 따르면 단락, 접축불량 등 아크로 인해 발생하는 화재는 전기화재의 70% 이상을 점유하고 있다고 보고되어집니다.
국내 일반 차단기의 경우 과전류만 차단할 분 아크를 검출하는 기능이 없습니다.
그래서 누전차단기 보호범위 밖에 있는 아크를 진단, 차단하는 AFCI를 개발하였습니다.
한국전기안전연구원 자료에 따르면 단락, 접축불량 등 아크로 인해 발생하는 화재는 전기화재의 70% 이상을 점유하고 있다고 보고되어집니다.
국내 일반 차단기의 경우 과전류만 차단할 분 아크를 검출하는 기능이 없습니다.
그래서 누전차단기 보호범위 밖에 있는 아크를 진단, 차단하는 AFCI를 개발하였습니다.
| 주요기능 | 특징 |
|---|---|
|
|
| 적용분야 | |
|
|
| 제원 | |
|---|---|
| Rated Voltage | 220 V |
| Pole & Element | 2P - 2E |
| Type | 1P - 2W |
| Rated Current | 20 A |
| Rated Frequency | 60 Hz |
| Rated Breaking Current | 2.5 kA |
| Rated Non Breaking Current | 15 mA |
| Operation Time | under 0.03 sec |
| Protection | Display when breaker operation due to surge, overcurrent, Arc Don't restore due to overload, Arc or short circuits |
| Measurement | Voltage, Current |
| Show cause blocking method | Display the LED when overcurrent, surge, Arc |
| Communication Interface (Option) | RS-485 |
| Removable Terminal | Only replaceable stability and circuit breaker equipment |
| Related Standards(Standard) | FIS-015 (KFI) |
| Size (W x D x H) | 75 x 120 x 75.5 [mm] |
| Operation Temperature | -20 ~ 60 ℃ |

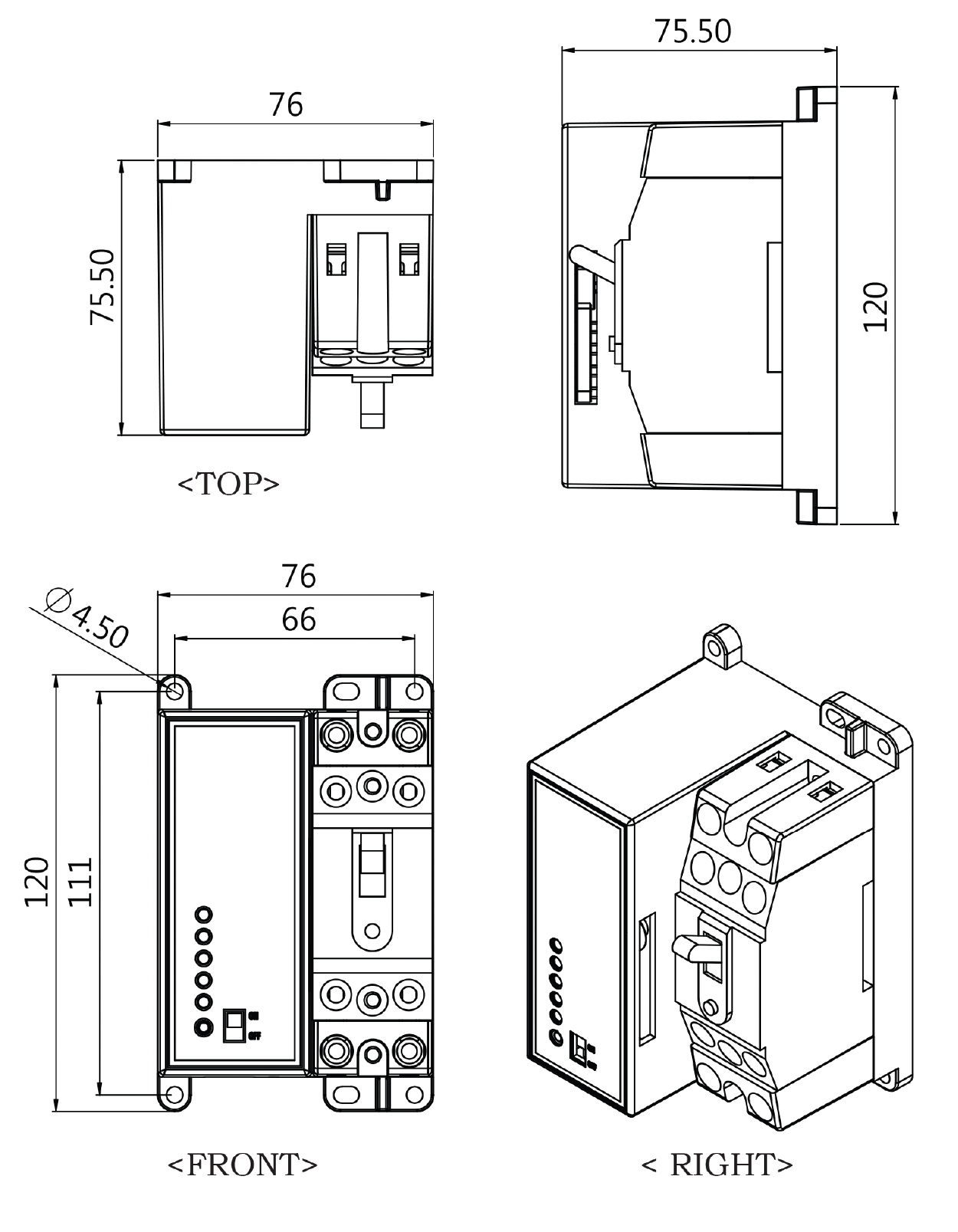

| Dimmension | |
| |

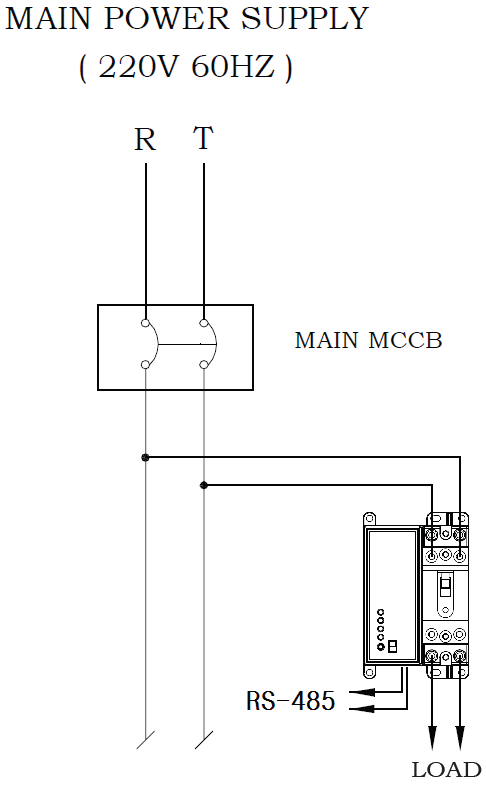

| Connection | |
| |
