제품소개

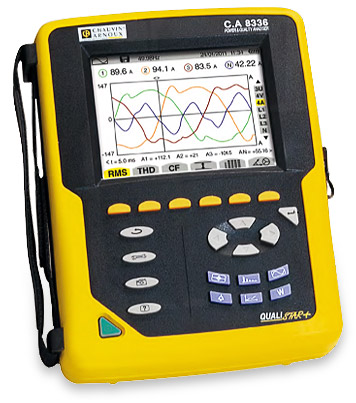

전력품질분석기(C.A 8331, C.A 8333, C.A 8336, C.A 8435)

home  Home   >   제품소개   >   전력품질분석기

Qualistar+ 전력품질분석의 새로운 경험, 고성능의 진단을 보장합니다.
산업 또는 공용 건물의 검사 및 유지보수에 적합하게 설계된 Qualistar는
주요 전기 계통의 품질특성을 측정 및 분석, 진단할 수 있습니다.
조작이 간편하고 정밀한 본 장비는 다양한 계산 값과 여러 가지의 유용한 처리 기능을 제공합니다.
주요기능 특징
  • 측정값 실시간 표시
  • 높은 가독성의 칼라 LCD화면
  • 안정적인 스탠드 기능
  • 주요 기능 단축 키(설정, 스크린샷 등)
  • 칼라 코드 링으로 쉽게 식별 가능한 전압,전류 입력단자
  • PC 통신용 USB 단자
  • 주요 측정 기능, 바로 실행 기능(고주파, 플리커 등)
  • 5전압 입력 & 4전류 입력
  • 10-분 돌입 전류 측정 모드
  • 왜곡 전력 계산 기능
  • 완벽한 한글메뉴 지원
  • 전기설비 정밀 진단을 위해 필요한 모든 전압, 전류 및 전력 측정
  • 모든 파라미터, 트랜지언트, 알람, 그리고 파형까지 동시에 캡쳐 및 저장.
  • 세계시장에서 증명된 손쉬운 사용법
제원
C.A 8331 C.A 8333 C.A 8336 C.A 8435
채널 수 3U / 4I 4U / 5I
입력 수 4V / 3I 5V / 4I
전압(TRMS AC + DC) 2 V to 1,000 V
전압 비율 up to 500 kV
전류(TRMS AC + DC) MN clamps MN93:500 mA to 200Aac ; MN93A:0.005 Aac to 100 Aac
C193 clamp 1 A to 1,300Aac
AmpFLEX(tm) or MA193 clamps 100 mA to 10,000 Aac 30 A to 6,500 Aac
PAC93 clamp 1 A to 1,300 Aac/dc
E3N clamp 50 mA to 100 Aac/dc
전류 비율 up to 60 kA
주파수 40 Hz to 69 Hz
전력 W, VA, var, VAD, PF, DPF, cos Φ, tan Φ
전력량(에너지) Wh, varh, VAh, VADh
고조파 yes
THD yes, orders 0 to 50, phase
전문가 모드 - yes
트랜지언트(과도) - 50 210
플리커 (Pst & Pit) yes
Inrush 모드 - yes on 4 period yes > 10 minutes
불평성(언밸런스) yes
저장 Min/Max yes
of a selection of parameters at the max. sampling rate 4 hours to 2 weeks A few days to several weeks 2 weeks to several years
알람 - 4,000 of 10 different types 10,000 of 40 different type
피크 yes
수직측 범위 automatic
화면 Colour 1/4 VGA TFT screen, 320 X 240, diagonal 148 mm
스크린 캡쳐 저장 12 50
전기 안전 IEC 61010 1,000V CAT III / 600 V CAT IV
보호등급 IP53/IK08 IP67
언어 27국 언어지원(한글 지원)
통신 인터페이스 USB
배터리 수명 up to 13 hours
전원 9.6 V NiMH rechargeable battery or external mains charger
크기 240 X 180 X 55 mm 270 X 250 X 180 mm
무게 1.9 kg 3.7 kg
